非球面／特殊レンズ
極小レンズ

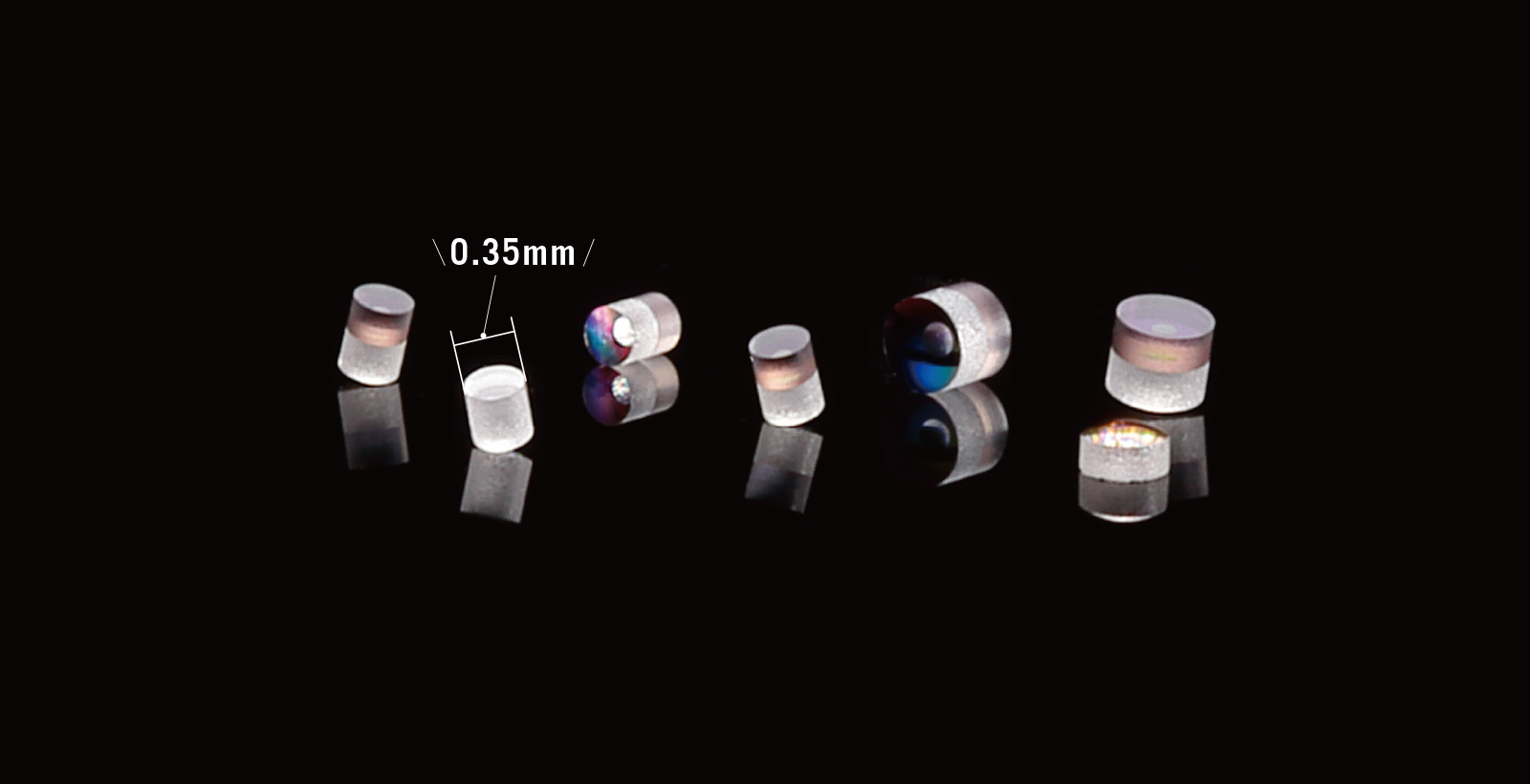

φ0.35のガラスモールド非球面レンズを実現
高屈折率材料を採用しておりますので、ファイバースコープの対物レンズ等への搭載で広範囲の取り込みが可能です。
使用用途
- 細径スコープ用対物レンズ（画角UP） など
仕様
| レンズ直径 ※1 | φ0.35mm〜 |
|---|---|
| 中心厚 | 0.2mm〜5mm |
| レンズ形状 | 平板、両凸、平凸、凸凹（メニス） |
| 曲率半径 | 0.4mm〜 |
| コーティング | 各種ARコート |
| その他 ※2 | 平凸、平凹形状に限り、 カバーガラス絞り付レンズも承ります |
- ※1 φ0.35mm以下のレンズもご相談に応じます
- ※2 形状によっては、製作不可の場合もございますのでご相談ください
精度
| 項目 | 一般精度 | 実力値 |
|---|---|---|
| レンズ直径 | ±0.01mm | ±0.003mm |
| 中心厚 | ±0.02mm | ±0.005mm |
| 面形状 | 5本（アス、クセ：3本） | 3本（アス、クセ：1本） |
