レーザーポインター/レーザーラインジェネレーター

レーザーポインター/レーザーラインジェネレーター

SUMITAの光学設計技術と精密ガラスモールド成形技術による非球面レンズを搭載した高性能レーザーポインター、レーザーラインジェネレーターです。

  • 外径φ8mmのコンパクトサイズ
  • 均一な照度分布を実現

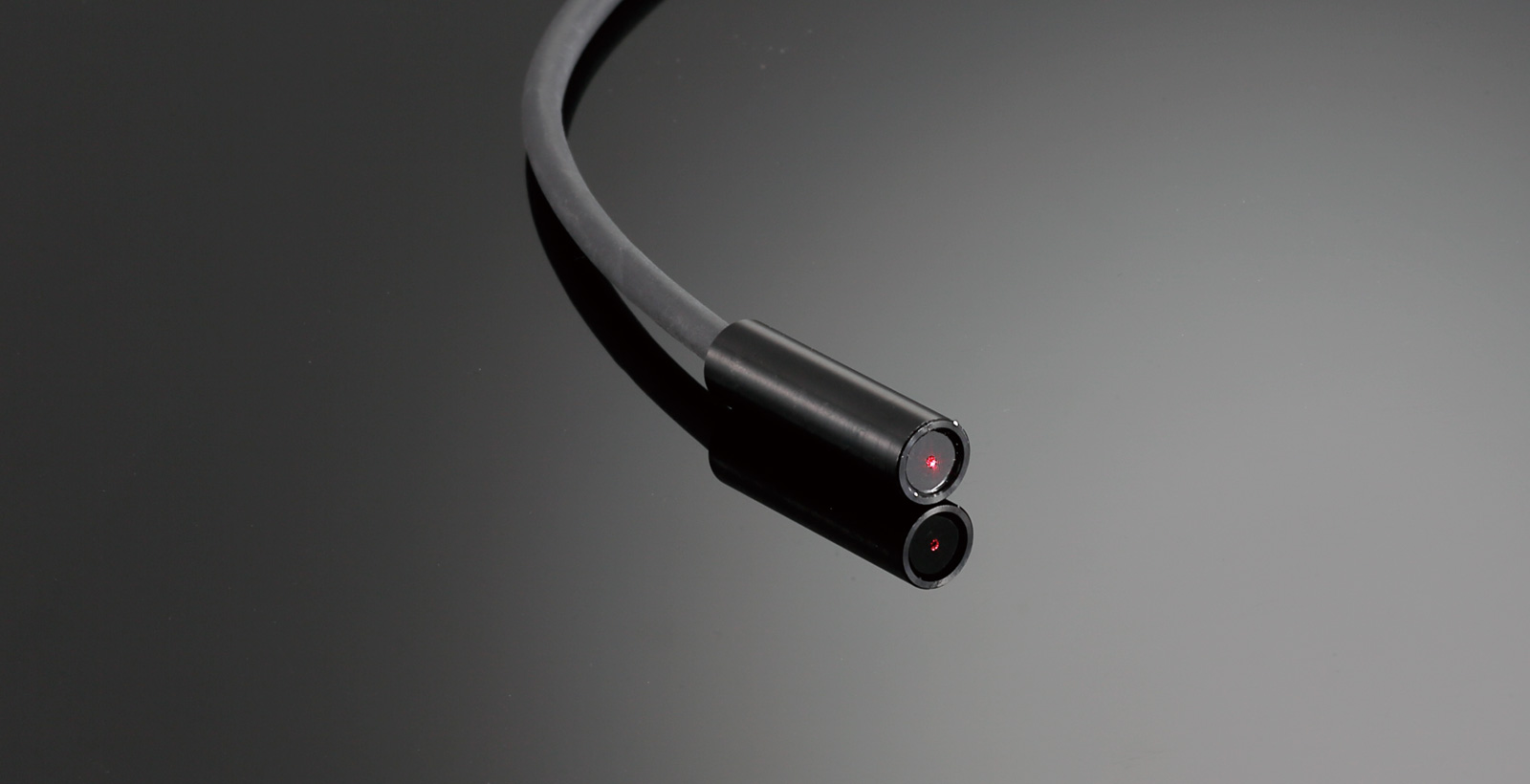

レーザーポインター

外径φ8mmのコンパクトサイズ
SUMITAの光学設計技術と精密ガラスモールド成形技術による極小スポットサイズの高性能・高寿命(平均寿命10,000時間)レーザーポインターです。

  • 仕様

    スポット径 φ0.8mm
    (動作距離:0〜1.5m)
    サイズ(φDxL1) φ8x29mm
    外部固定推奨範囲 22mm
    推奨W.D. 100〜500mm
    波長 655nm
    出力 ※ 1mW以下 Class2
    平均寿命 10,000h
    電源電圧 DC5V±5%
    使用温度範囲 -10〜+50℃
    使用湿度範囲 20〜85%RH
    コード長 500mm

    ※ 出力切替え式はご相談ください

  • 照射写真

  • ビームプロファイル

ラインジェネレーター

均一な照度分布を実現
SUMITAのレーザーラインジェネレーターは、ガウス分布を光学系で制御し、両端まで非常に均一な出力を得る事が可能です。また、平均寿命10,000時間の高寿命を実現しました。

仕様

項目 30°小型ラインジェネレーター 60°小型ラインジェネレーター 90°小型ラインジェネレーター
サイズ(φDxL) φ10x30mm φ8x29mm φ10x33mm
ライン規格(W.D.100mm) ライン長:50mm
ライン幅:1.0mm
ライン長:125mm
ライン幅:1.0mm
ライン長:180mm
ライン幅:1.0mm
外部固定推奨範囲 20mm
推奨W.D. 100〜500mm
波長 655nm
出力 ※ 1mW以下 Class1
平均寿命 10,000h
電源電圧 DC5V±5%
使用温度範囲 -10〜+50°C
使用湿度範囲 20〜85%RH
コード長 500mm

※ 出力切替え式はご相談ください

  • 照射写真

  • ビームプロファイル

特注対応も承っておりますので
お気軽にご相談ください
