小径レンズユニット
Sumita Endoscope Lens -レンズユニット-

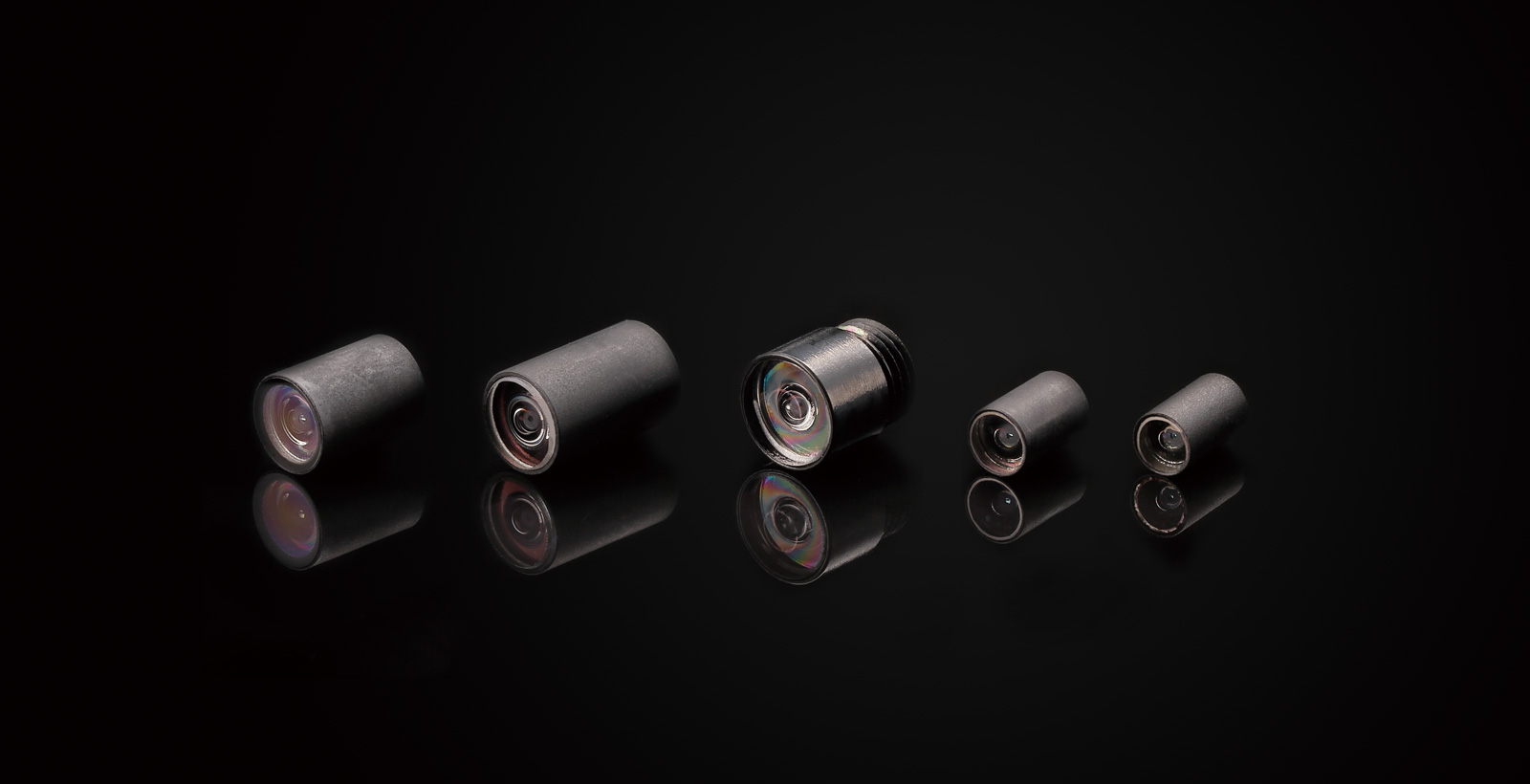

1/6、1/9、1/11、1/18 CMOSセンサー用レンズユニット
全てのレンズに非球面を採用し、明るさと深い被写界深度を実現しました。
ご要望に応じたカスタマイズからCMOSセンサー込みのモジュール品まで承ります。
お気軽にご相談ください。
1/6 Series
-
1/6 SEL140-038
仕様
| 項目 | 1/6 SEL140-038 |
|---|---|
| センサーサイズ | 1/6 inch |
| イメージサークル | 3.1mm |
| 物体間距離（設計値） | 8mm |
| フォーカス範囲 | 5mm〜100mm |
| 画角（対角） | 140° |
| Fno.※2 | 4.5 |
| バックフォーカス(in Air)※3 | 1.0mm |
| ディストーション | <50% |
| 周辺光量比 | >45％ |
| 主光線入射角度 | <35° |
| 外径 | φ3.8mm |
| 全長 | 3.5mm |
| IRカットフィルター | ○ |
| レンズユニットカバーガラス | ○ |
- ※1 Omnivision社：OH02A1S / OV2740 にご使用頂けます。
- ※2 Fno.は調整可能です。
- ※3 センサー側レンズ端面からセンサーのカバーガラス表面までの距離です。
- ※4 上記は代表的な製品仕様です。ご要望に応じてカスタマイズ可能です。
- ※5 カタログの仕様は予告無く変更する場合がございます。
1/9 Series
-
1/9 SEL140-027
仕様
| 項目 | 1/9 SEL140-027 |
|---|---|
| センサーサイズ | 1/9 inch |
| イメージサークル | 2.05mm |
| 物体間距離（設計値） | 8mm |
| フォーカス範囲 | 4mm〜100mm |
| 画角（対角） | 140° |
| Fno.※2 | 4.5 |
| バックフォーカス(in Air)※3 | 0.5mm |
| ディストーション | <50% |
| 周辺光量比 | >45％ |
| 主光線入射角度 | <35° |
| 外径 | φ2.7mm |
| 全長 | 2.65mm |
| IRカットフィルター | ○ |
| レンズユニットカバーガラス | ○ |
- ※1 Omnivision社：OV9734 にご使用頂けます。
- ※2 Fno.は調整可能です。
- ※3 センサー側レンズ端面からセンサーのカバーガラス表面までの距離です。
- ※4 上記は代表的な製品仕様です。ご要望に応じてカスタマイズ可能です。
- ※5 カタログの仕様は予告無く変更する場合がございます。
1/11 Series
-
1/11 SEL140-020L
-
1/11 SEL140-020
仕様
| 項目 | 1/11 SEL140-020L | 1/11 SEL140-020 |
|---|---|---|
| センサーサイズ | 1/11 inch | |
| イメージサークル | 1.49mm | |
| 物体間距離（設計値） | 8mm | |
| フォーカス範囲 | 3mm〜100mm | |
| 画角（対角） | 140° | |
| Fno.※2 | 4 to 6 | |
| バックフォーカス(in Air)※3 | 0.52mm | 0.38mm |
| ディストーション | <50％ | |
| 周辺光量比 | >50％ | |
| 主光線入射角度 | <33° | |
| 外径 | φ2.0mm（変更可） | |
| 全長 | 2.55mm | 1.77mm |
| IRカットフィルター | ○ | |
| レンズユニットカバーガラス | ○ | |
- ※1 Omnivision社： OH01A10 にご使用頂けます。
- ※2 FNo.は調整可能です。
- ※3 センサー側レンズ端面からセンサーのカバーガラス表面までの距離です。
- ※4 上記は代表的な製品仕様です。ご要望に応じてカスタマイズ可能です。
- ※5 カタログの仕様は予告無く変更する場合がございます。
1/18 Series
-
1/18 SEL080-015D
-
1/18 SEL100-015D
-
1/18 SEL120-015D
-
1/18 SEL100-015S
仕様
| 項目 | 1/18 SEL080-015D | 1/18 SEL100-015D | 1/18 SEL120-015D | 1/18 SEL100-015S |
|---|---|---|---|---|
| センサーサイズ | 1/18inch | |||
| イメージサークル | 1.0mm | |||
| 物体間距離（設計値） | 8mm | |||
| フォーカス範囲 | 3mm〜100mm | |||
| 画角（対角） | 80° | 100° | 120° | 100° |
| Fno.※2 | 4.5/5/5.5/6 | |||
| バックフォーカス(in Air)※3 | 0.37mm | |||
| ディストーション | <20％ | <32% | <46% | <24% |
| 周辺光量比 | >80％ | >70％ | >60％ | >50％ |
| 主光線入射角度 | <25° | |||
| 外径 | φ1.5mm | |||
| 全長 | 1.61mm | 1.29mm | 1.03mm | 0.7mm |
| IRカットフィルター | - | |||
| レンズユニットカバーガラス | ○ | |||
- ※1 Omnivision社： OV6946 にご使用頂けます。
- ※2 FNo.は調整可能です。
- ※3 センサー側レンズ端面からセンサーのカバーガラス表面までの距離です。
- ※4 上記は代表的な製品仕様です。ご要望に応じてカスタマイズ可能です。
- ※5 カタログの仕様は予告無く変更する場合がございます。
カタログダウンロード
