光纤
光纤丝品种介绍

光纤丝品种介绍

使用住田自主研发的光学玻璃材料,拉丝而成的多组分玻璃光纤。

种类与特性

光纤的数值孔径(NA)以及发散角,可通过纤芯材料和包层材料的折射率代入以下公式计算获得。

SUMITA灵活的运用了该特性,研发出了多种不同发散角的光纤。

光纤种类列表

波长 材质 光纤类型 数值孔径(NA) 发散角(2θ) 特性
可视 多组分玻璃光纤 SOG-120C 0.87 120° 即使近距离也可实现大范围照射。
适用于广域照明的导光束。
SOG-100 0.77 100° 比普通光纤发散角更大,可以照射到更宽的面积。
适用于广域照明的导光束。
SOG-70S 0.57 70° 拥有标准的发散角,可见光的透光性优良,
是一种可以实现相对长距离导光的光纤。
SOG-35C 0.29 35° 发散角小,拥有更强的方向性。
适用于狭窄范围内的照明及光传感器。
SOG-15 0.13 15° 特点是比石英光纤的拥有更小的数值孔径。
适用于对光指向性有特殊要求的传感器。
塑料光纤 SOP-20 0.50 60° 纤芯直径486μm/包层直径500μm(20mil)
虽然耐热性能不佳,但是相对低廉的价格和优越的抗弯折性能可以对应很多场景
近红外 多组分玻璃光纤 SOG-70SIR 0.57 70° 相比SOG-70S,这是一种在波长1100nm~1350nm的区域内具有更强透光特性的近红外线用光纤。
紫外线 多组分玻璃光纤 ST365-35 0.29 35° 可用于紫外线(365nm)的多组分玻璃光纤。
因为比石英光纤更细更软,所以可以组装成更特殊的形状。
石英光纤 SOQ-200 0.22 25° 纤芯直径486μm/包层直径500μm/保护层直径240μm
紫外波段之首选光纤。

※与旧款SOG-35 / SOG-120S相比,优化了在短波长区域的透光效率。

光纤原理介绍

构造及原理

使用导光束的光纤是如图(图1)所示的双重结构。芯材(纤芯)是具有优越透光特性的光学玻璃,其外侧作为包层的材料,是由可靠性优良的玻璃构成。

根据这个构造,光从光纤的一端入射,在纤芯的壁内进行多次全反射从而传播到另一端。

※ 全反射是如图2所示在光的折射率不同的两种透光性物质(电介质)间的临界面以一定角度(临界角)产生完全反射的现象。

光纤结构(图1)

全反射原理 n1>n2(n:折射率)(图2)

多组分玻璃光纤

  • 不同长度的透光率曲线

    SOG-70S
    测量条件
    采用光纤直径φ5mm (纤丝直径:50μm)的导光束 (纤芯占有率约为70%)
  • 不同型号的透光率比较

    全长为2m
    测量条件
    使用光纤直径φ5mm (纤丝直径:50μm)的导光束(纤芯占有率约为70%)

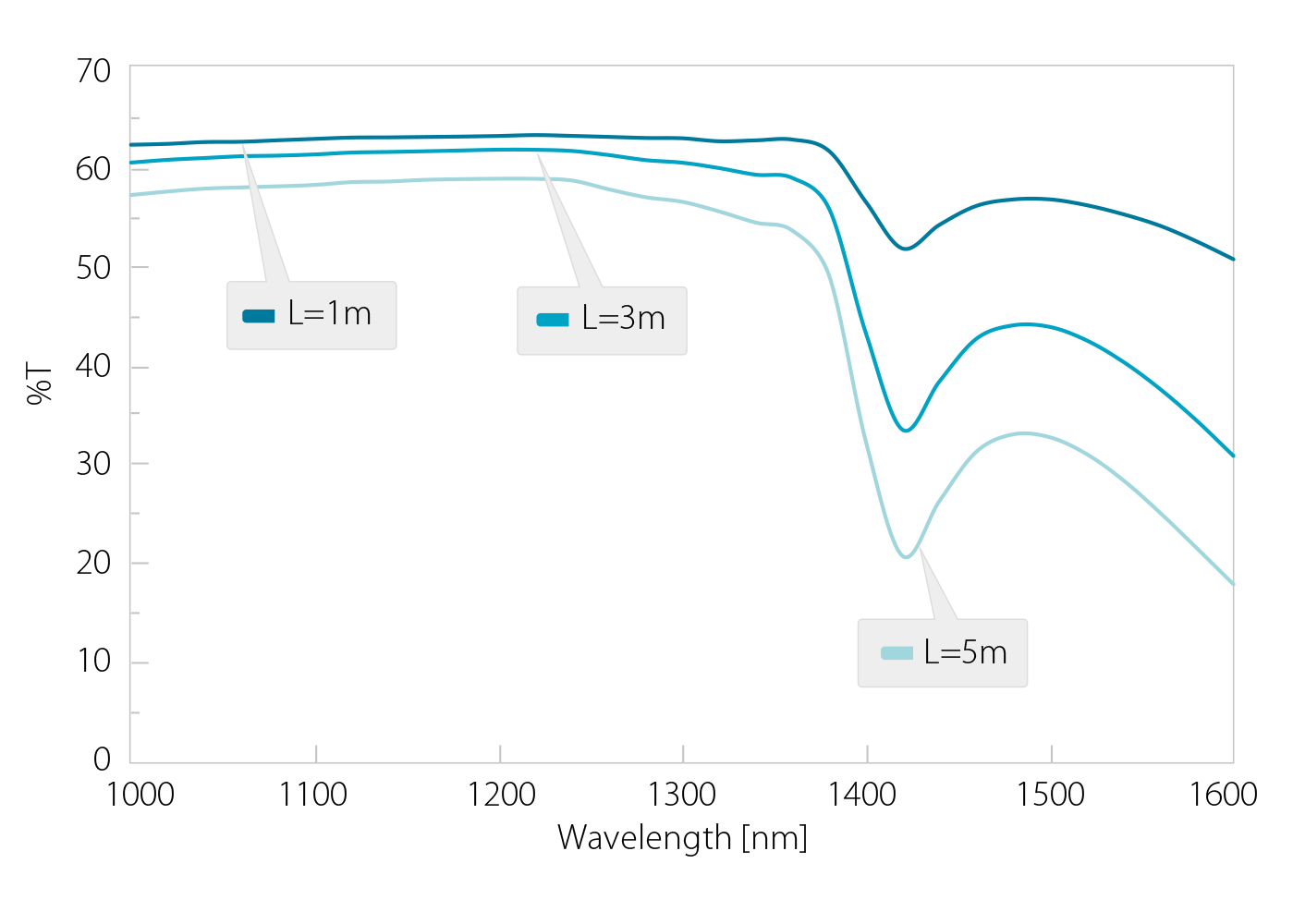

  • 不同长度的透光率曲线(近红外用光纤)

    SOG-70SIR
    测量条件
    使用光纤直径φ5mm (纤丝直径:50μm)的导光束(纤芯占有率约为70%)
  • 透光率比较(可见多组份玻璃与石英光纤比较)

    ST365-35
    测试条件
    使用束径φ4㎜×L1000㎜的导光束

    ※ST365-35/SOG-70S(单丝径:50μm)石英(最外层保护层直径:240μm)

石英及塑料材质光纤

  • 不同材质光纤的透光率

    总长1m产品
    测试环境
    全用束径φ2/总长1,000mm的光纤
  • 传输衰减(石英)

    SOQ-200
    测试环境
    使用「SOQ-200(石英)」
产品介绍・数据下载
