小口径镜头模组
内窥镜镜头

内窥镜镜头

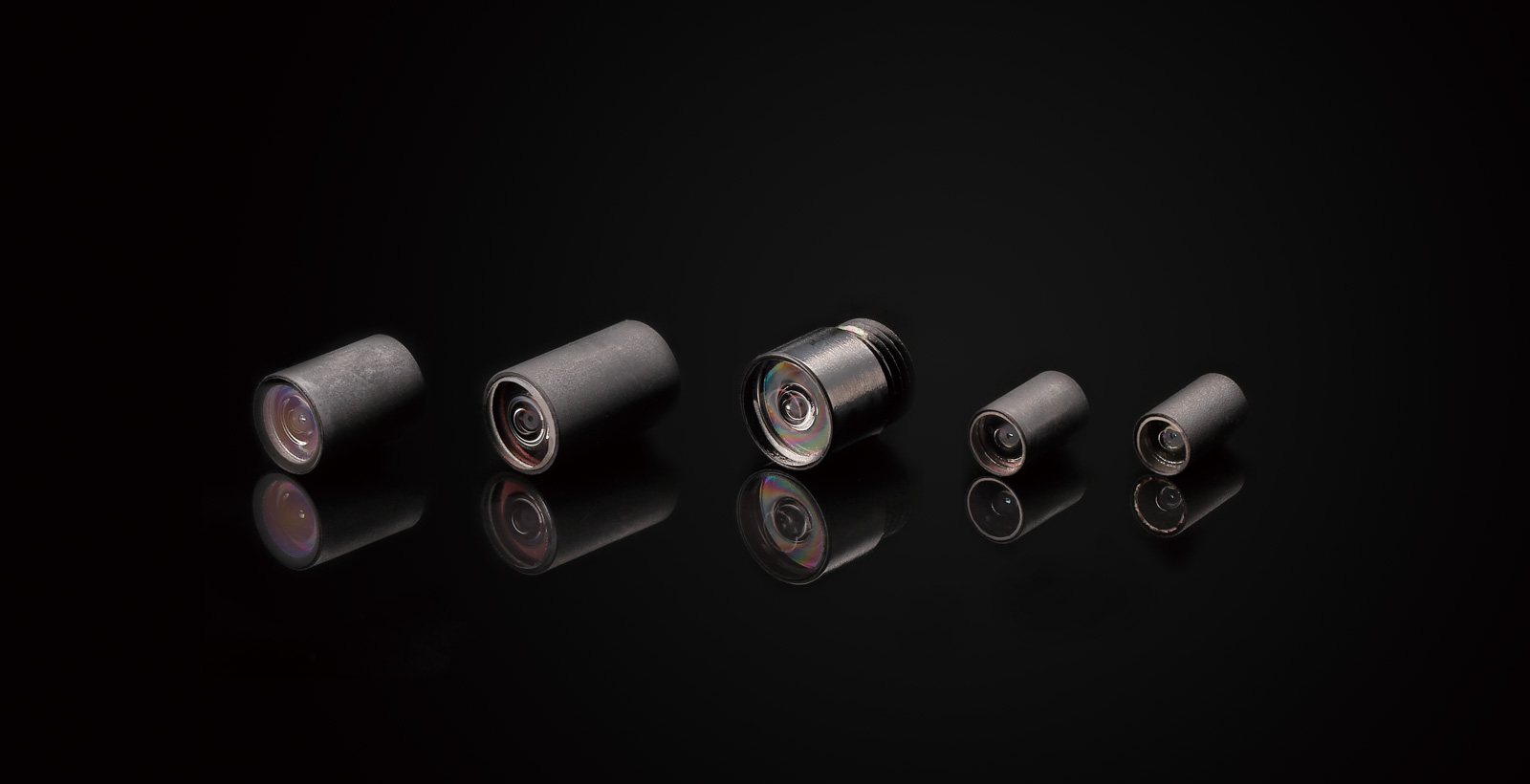

1/6、1/10、1/11、1/18 CCD,CMOS传感器用镜头模组
所有镜片均采用非球面镜片,实现了远景深、低畸变、广视角。

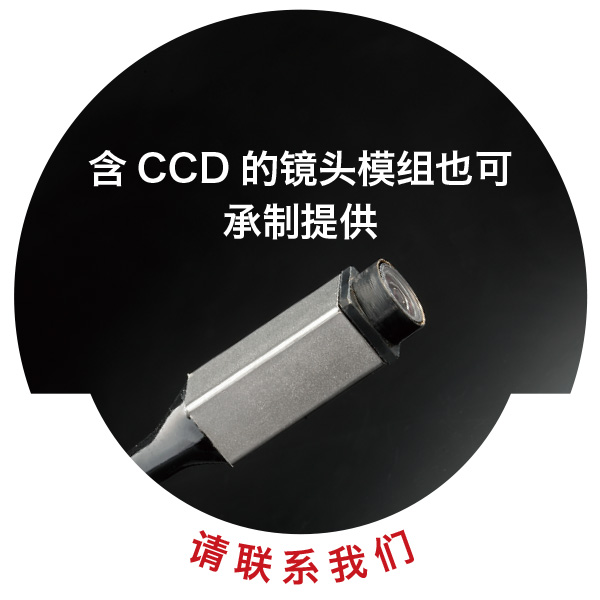

含传感器的镜头模组也可承制提供。
1/18镜头最适合应用于医疗或工业用的小口径内窥镜。

1/6系列

  • 1/6 SEL140-032

  • 1/6 SEL120-034

规格

项目 1/6 SEL140-032 1/6 SEL120-034
传感器尺寸 1/6 inch
有效图像径 3.0mm
传感器保护玻璃*1 0.3mm 0.5mm
物距 8mm 10mm
景深 3mm〜∞ 5mm〜100mm
视场角(对角) 140° 120°
Fno.*2 3.5 to 8 3.5 to 10
后焦距(空气中)*3 0.89mm 0.56mm
畸变 <45% <50%
相对照度 >20% >40%
主光线入射角度(CRA) <16° <1°
外径 φ3.2mm φ3.4mm
全长 4.35mm 5.4mm
卡口 - -
红外线滤光片
蓝宝石保护玻璃 -
  • *1 此处为传感器保护玻璃厚度。
  • *2 Fno.可依客户需求调整。
  • *3 不包含传感器保护玻璃的厚度。

1/10 系列

  • 1/10 SEL120-022

  • 1/10 SEL100-020

规格

项目 1/10 SEL120-022 1/10 SEL100-020
传感器尺寸 1/10 inch
有效图像径 1.8mm 1.8mm *4
传感器保护玻璃*1 0.5mm
物距 10mm
景深 5mm〜100mm
视场角(对角) 120° 100°
Fno.*2 3.5 to 10
后焦距(空气中)*3 0.93mm
畸变 <35% <25%
相对照度 >20% >25%
主光线射入角度(CRA) <10°
外径 φ2.2mm φ2mm
全长 3.3mm
卡口 -
红外线滤光片
蓝宝石保护玻璃 - -
  • *1 此处为传感器保护玻璃厚度。
  • *2 Fno.可依客户需求调整。
  • *3 不包含传感器保护玻璃的厚度。
  • *4 图像有切角。

1/11 系列

1/11 SEL140-020

规格

项目 1/11 SEL140-020
传感器尺寸 1/11 inch
有效图像径 1.49mm
传感器保护玻璃*1 0.15mm
物距 8mm
景深 3mm〜∞
视场角(对角) 140°
Fno.*2 4 to 6
后焦距(空气中)*3 0.38mm
畸变 <50%
相对照度 >50%
主光线入射角度(CRA) <33°

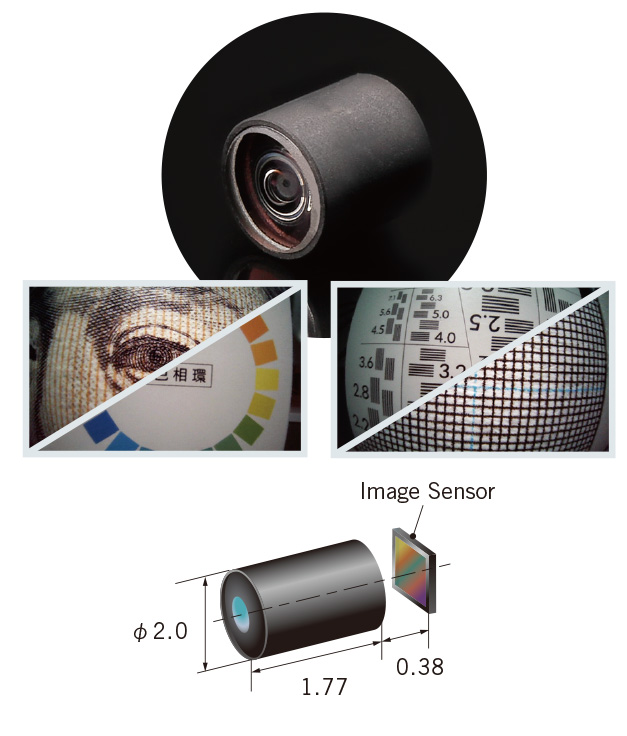

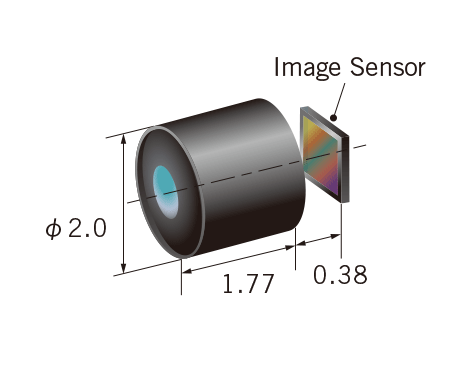

外径 φ2.0mm(多变)
全长 1.77mm
红外线滤光片
蓝宝石保护玻璃
  • *1 此处为传感器保护玻璃厚度。
  • *2 Fno.可依客户需求调整。
  • *3 不包含传感器保护玻璃的厚度。

1/18 系列

  • 1/18 SEL080-015D

  • 1/18 SEL100-015D

  • 1/18 SEL120-015D

  • 1/18 SEL100-015S

规格

项目 1/18 SEL080-015D 1/18 SEL100-015D 1/18 SEL120-015D 1/18 SEL100-015S
传感器尺寸 1/18inch
有效图像径 1.0mm
传感器保护玻璃*1 0.4mm
物距 8mm
景深 3mm〜100mm
视场角(对角) 80° 100° 120° 100°
Fno.*2 4.5/5/5.5/6
后焦距(空气中)*3 0.37mm
畸变 <20% <32% <46% <24%
相对照度 >80% >70% >60% >50%
主光线入射角度(CRA) <25°
外径 φ1.5mm
全长 1.61mm 1.24mm 1.03mm 0.7mm
红外线滤光片 -
蓝宝石保护玻璃 -
  • *1 此处为传感器保护玻璃厚度。
  • *2 Fno.可依客户需求调整。
  • *3 不包含传感器保护玻璃的厚度。
