导光束

导光束

90%以上是客户定制产品
集多根光纤丝为一束从而达到导光目的的产品被称为导光束。
不仅是标准规格产品,SUMITA还可以跟据客户需求订制特殊的导光束。

石英导光束

  • 石英导光束

环形照明

  • 环形照明
  • 共三种类型可供选:方形、月牙形、环形。
    所有类型的光纤丝均可对应。(发散角:120°/100°/70°/35°/15°)
    有关尺寸和规格等详细信息,请与我们联系。

  • 方形

  • 月牙形

  • 环形

直线型导光束

直线型导光束

除标准产品以外还可以向您提供多种订制商品。

直线型导光束 φ3

型号 光纤直径 外包装 全长
GF3-1-LP(AAAP-001S) φ3 金属蛇管 1000
1500
2000
GF3-1-LR(AAAR-001S) 蛇管 1000
1500
2000

直线型导光束 φ5

型号 光纤直径 外包装 全长
GF5-1-LP(AAAP-002S) φ5 金属蛇管 1000
1500
2000
GF5-1-LR(AAAR-002S) 蛇管 1000
1500
2000

直线型导光束 φ8

型号 光纤直径 外包装 全长
GF8-1-LP(AAAP-003S) φ8 金属蛇管 1000
1500
2000
GF8-1-LR(AAAR-003S) 蛇管 1000
1500
2000

直线型导光束 φ10

型号 光纤直径 外包装 全长
GF10-1-LP(AAAP-004S) φ10 金属蛇管 1000
1500
2000
GF10-1-LR(AAAR-004S) 蛇管 1000
1500
2000
定型软管导光束

定型软管导光束

除标准产品以外还可以向您提供多种订制商品。

定型软管导光束 φ5

型号 光纤直径 外包装 全长
GF5-1-L500K/(AAAK-002S) φ5 万向金属蛇管 500

硬性L型双管导光束 φ5.6

型号 光纤直径 外包装 全长
GF5.6-2-L500R(AAAK-005T) φ5.6 万向金属蛇管 500
多分支导光束

多分支导光束

除标准产品以外还可以向您提供多种订制商品。

2分支导光束 φ5.6

型号 光纤直径 外包装 全长
GF5.6-2-L1500P(AAAP-006W) φ5.6 金属蛇管 1500
GF5.6-2-L1500R(AAAR-006W) 蛇管 1500

2分支导光束 φ9.9

型号 光纤直径 外包装 全长
GF9.9-2-L1500P(AAAP-007W) φ9.9 金属蛇管 1500
GF9.9-2-L1500R(AAAR-007W) 蛇管 1500

3分支导光束 φ6.9

型号 光纤直径 外包装 全长
GF6.9-3-L1500P(AAAP-008T) φ6.9 金属蛇管 1500
GF6.9-3-L1500R(AAAR-008T) 蛇管 1500
环形导光束

环形导光束

除标准产品以外还可以向您提供多种订制商品。

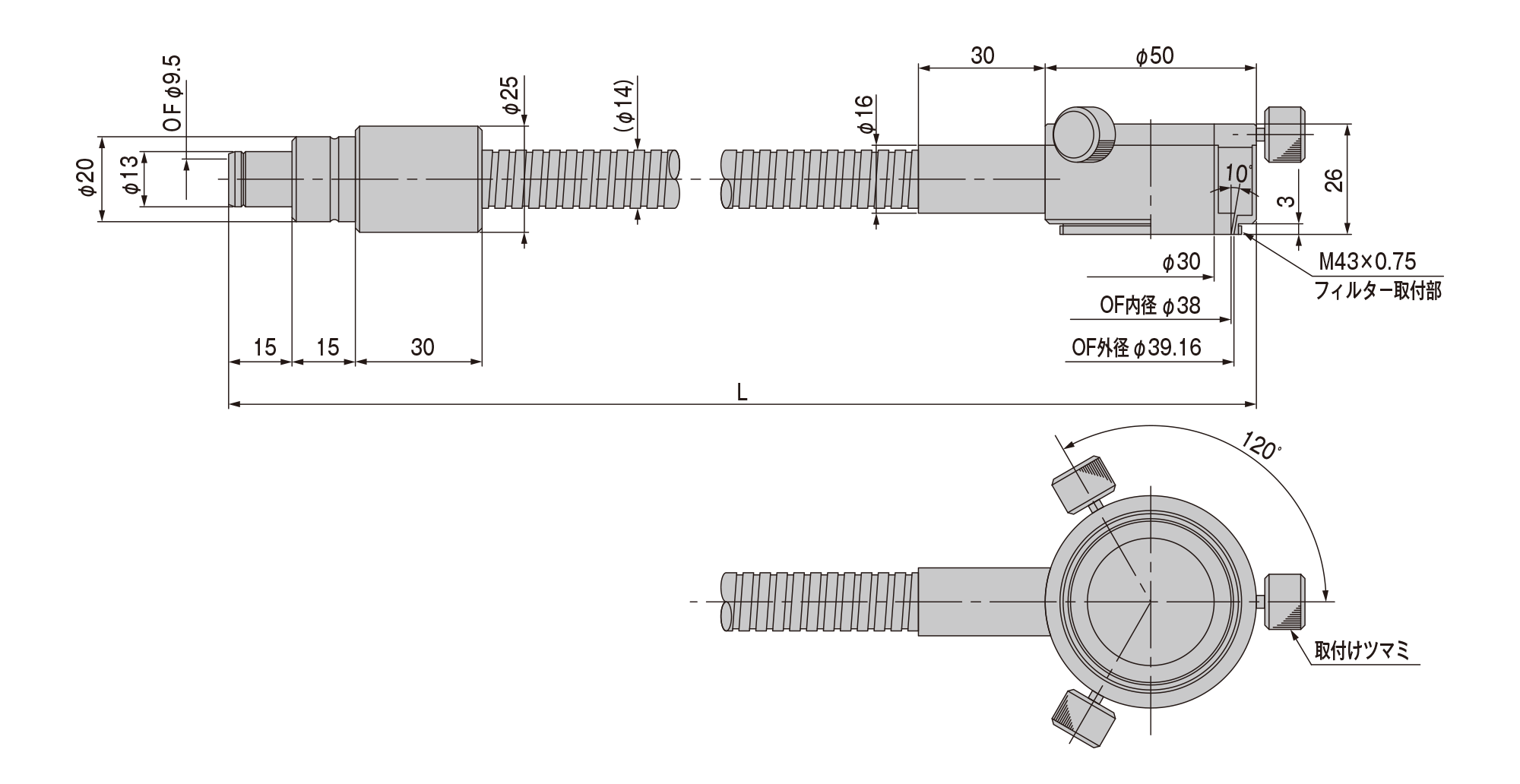

环形导光束 φ30

型号 光纤直径 外包装 全长
GF9.5-1-LP-R30(AAAP-009R) φ30 金属蛇管 1000
1500
GF9.5-1-LR-R30(AAAR-009R) 蛇管 1000
1500

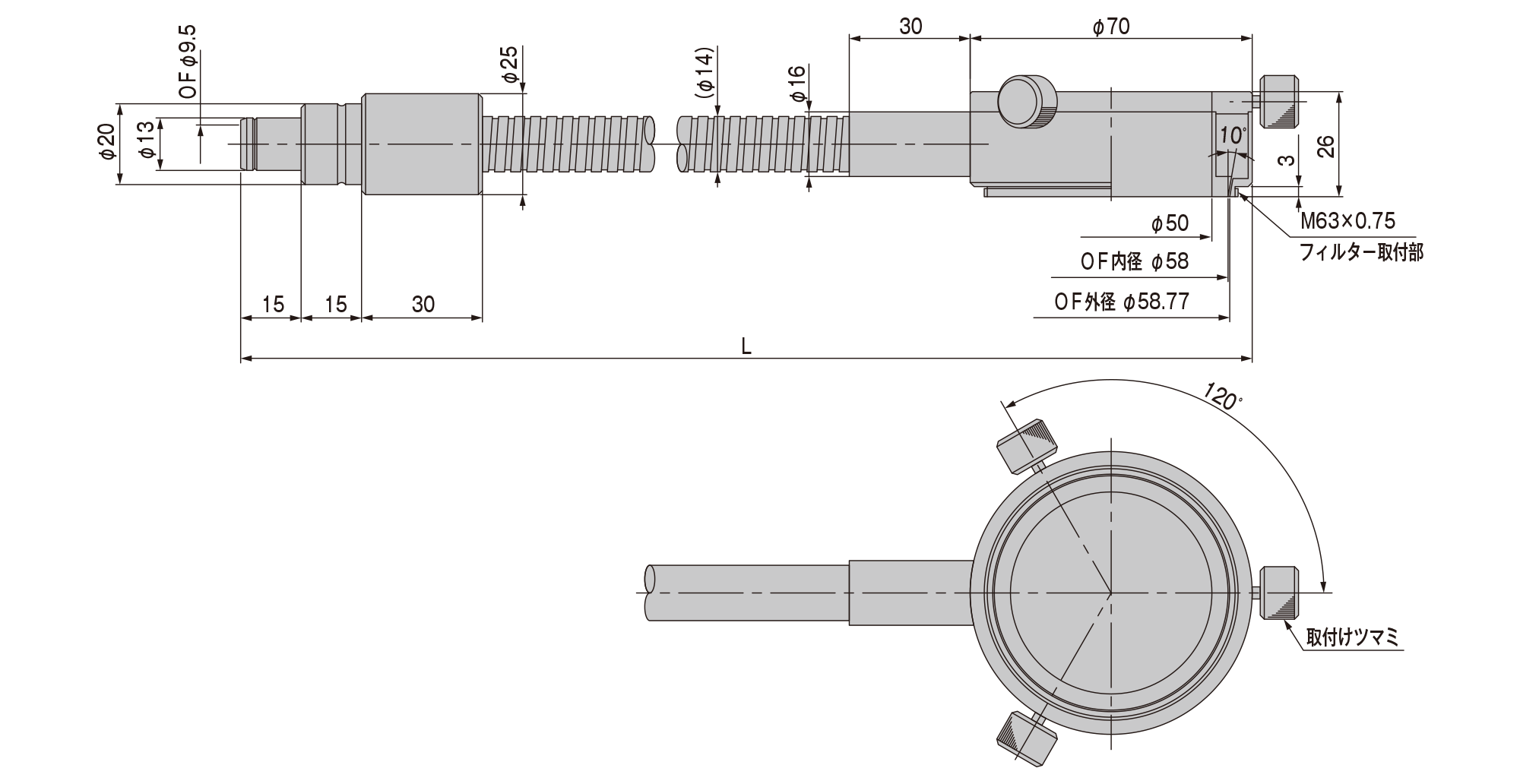

环形导光束 φ50

除标准产品以外还可以向您提供多种订制商品。

型号 光纤直径 外包装 全长
GF9.5-1-LP-R50(AAAP-010R) φ50 金属蛇管 1000
1500
GF9.5-1-LR-R50(AAAR-010R) 蛇管 1000
1500

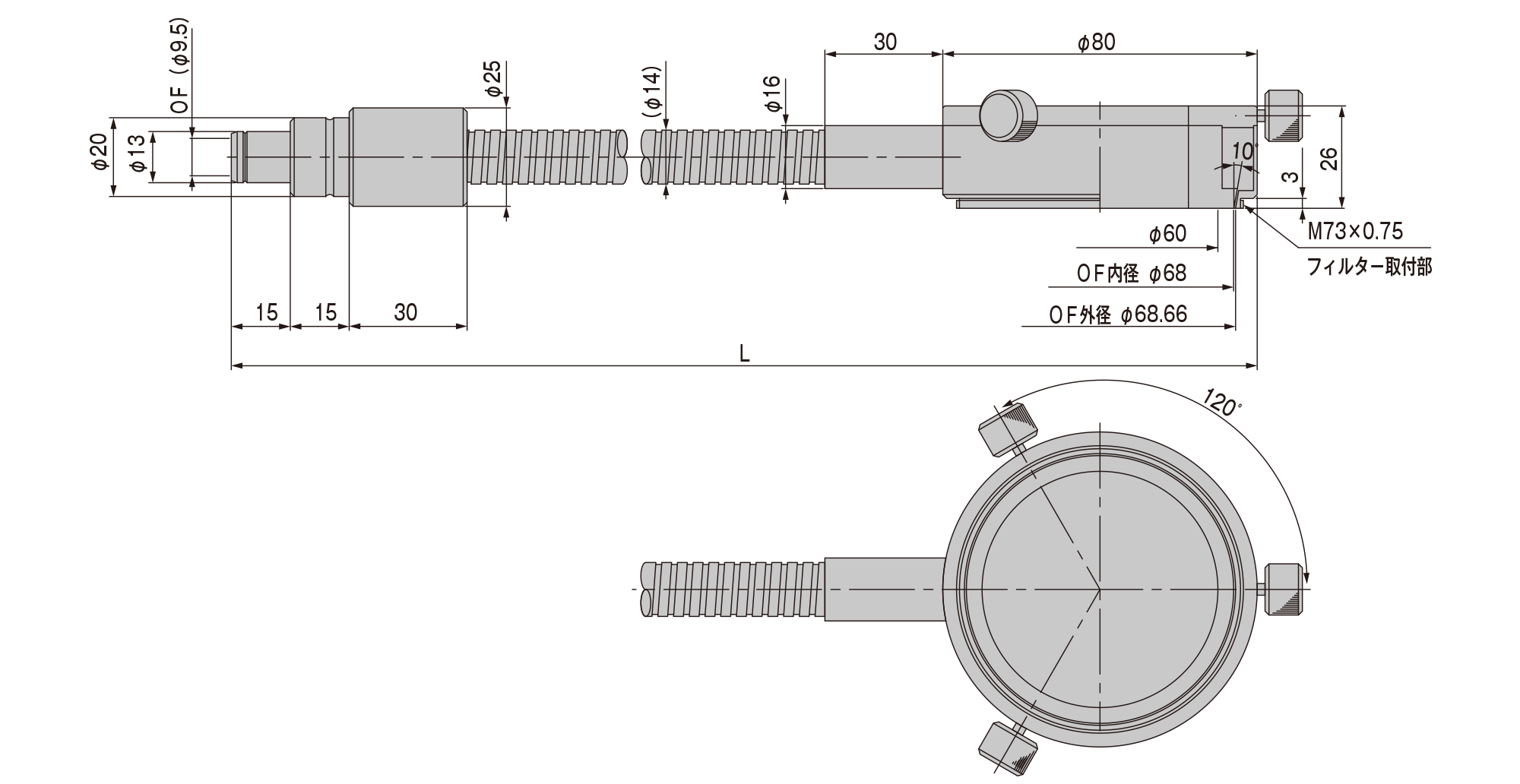

环形导光束 φ60

型号 光纤直径 外包装 全长
GF9.5-1-LP-R60(AAAP-011R) φ60 金属蛇管 1000
1500
GF9.5-1-LR-R60(AAAR-011R) 蛇管 1000
1500

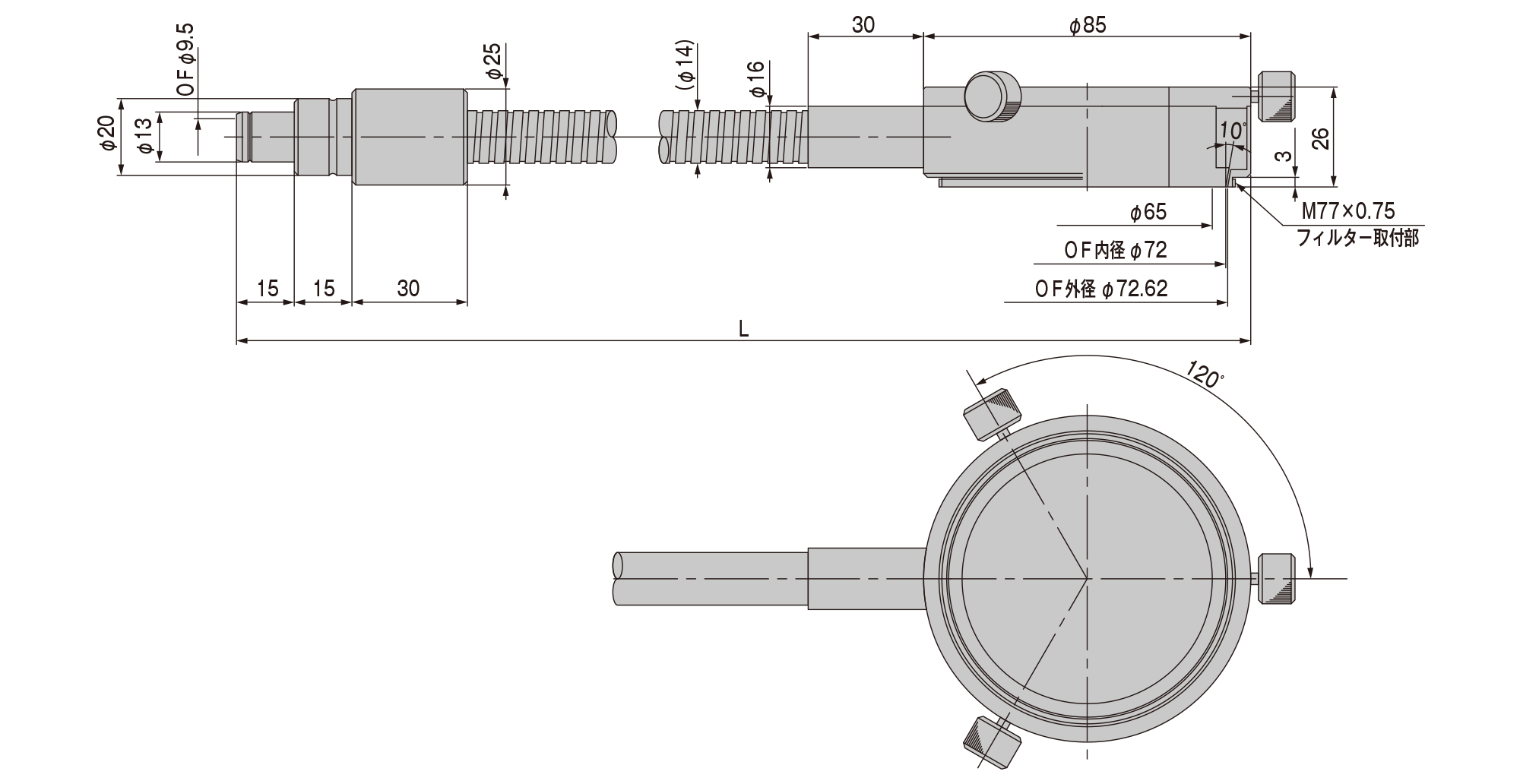

环形导光束 φ65

型号 光纤直径 外包装 全长
GF9.5-1-LP-R65(AAAP-012R) φ65 金属蛇管 1000
1500
GF9.5-1-LR-R65(AAAR-012R) 蛇管 1000
1500
线形导光束

线形导光束

除标准产品以外还可以向您提供多种订制商品。

线形导光束 OF50

型号 光纤直径 外包装 全长
GF5.6-1-L1500P-S50(AAAP-013S) 50 金属蛇管 1500
GF5.6-1-L1500R-S50(AAAR-013S) 蛇管 1500

线形导光束 OF100

型号 光纤直径 外包装 全长
GF8-1-L1500P-S100(AAAP-014S) 100 金属蛇管 1500
GF8-1-L1500R-S100(AAAR-014S) 蛇管 1500
面发光型导光束

面发光型导光束

除标准产品以外还可以向您提供多种订制商品。

面发光型导光束 80×80

型号 光纤直径 外包装 全长
GF7.2-1-L1500P-M80(AAAP-015M) 80×80 金属蛇管 1500
GF7.2-1-L1500R-M80(AAAR-015M) 蛇管 1500

面发光型导光束 50×50

型号 光纤直径 外包装 全长
GF6.7-1-L1500P-M50(AAAP-016M) 50×50 金属蛇管 1500
GF6.7-1-L1500R-M50(AAAR-016M) 蛇管 1500

面发光型导光束 30×30

型号 光纤直径 外包装 全长
GF6.2-1-L1500P-M30(AAAP-017M) 30×30 金属蛇管 1500
GF6.2-1-L1500R-M30(AAAR-017M) 蛇管 1500
