FOCUSROD -屈折率分布レンズ-

FOCUSROD® -屈折率分布レンズ-

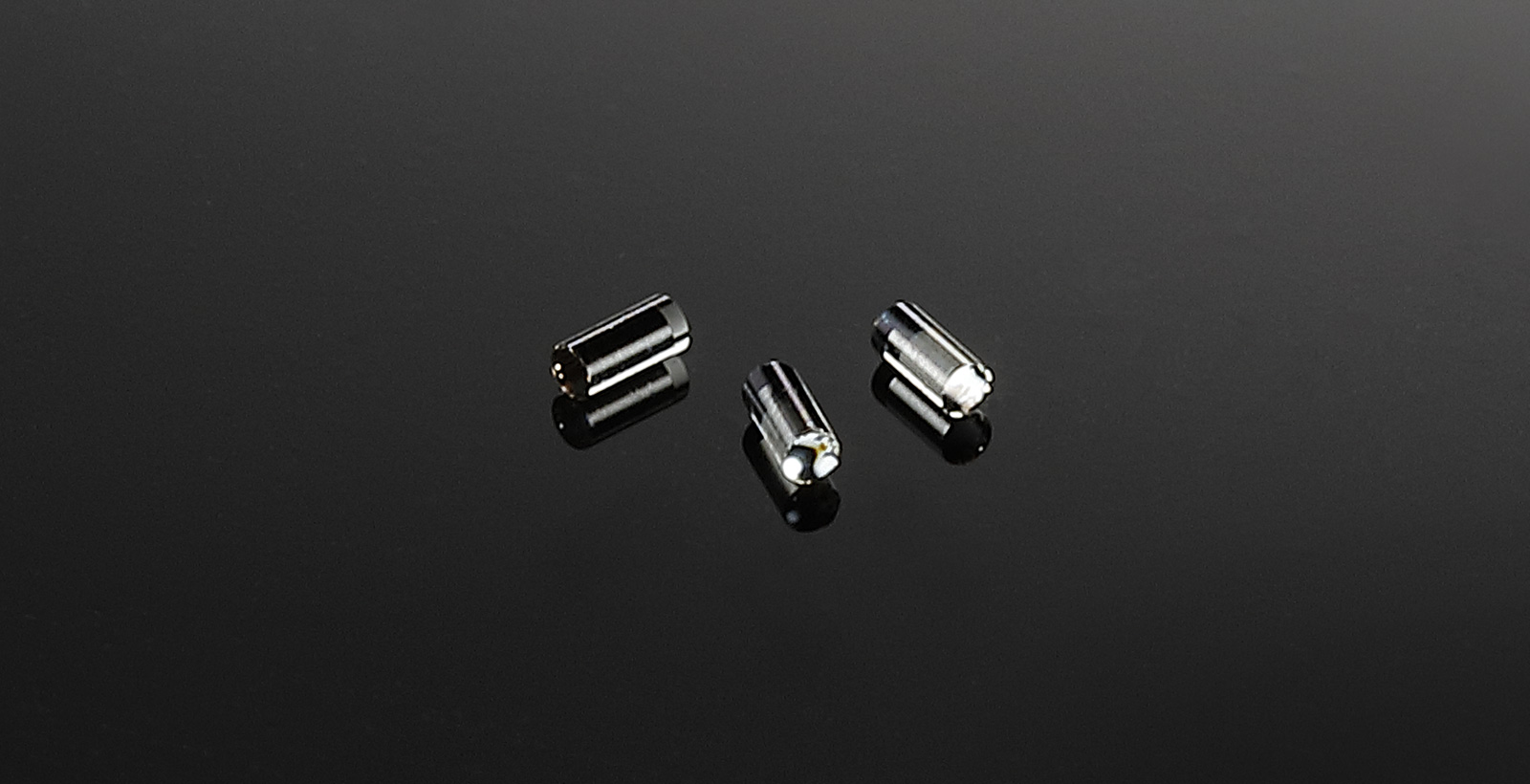

φ0.15〜0.80mmの極微小の屈折率分布レンズ(GRINレンズ)
視野角が広く、色収差が小さいのが特長。
端面がフラットであるため、対物レンズとして極細径スコープへの実装が容易です。
RoHS指令の規制6物質非含有。

仕様

型式 FR-80 FR-70 FR-65
直径 0.350+0/-0.005 0.350+0/-0.010 0.350+0/-0.010
レンズ長 0.732±0.050 0.762±0.050 0.780±0.050
解像度 400LP/mm以上@中心、150LP/mm以上@外周
倍率 1:23 1:20 1:18
視野角 80±2° 70±2° 65±2°
作動距離 5.0mm
像面湾曲 40µm以下 30µm以下 25µm以下
色収差 15µm以下
中心屈折率 約1.674 約1.665 約1.660
収束パラメータ 約2.21 約2.11 約2.08
  • ※ 像面湾曲は、レンズ中心と外周における結像点の差分距離です。
  • ※ レンズ端面内におけるチッピングやカケの許容範囲は、半径の90%より外側です。

FR-80画像例

  • カラー数字

  • 十円硬貨(鳳凰堂)

  • 液晶パネル

FOCUSRODⓇおよびフォーカスロッドは株式会社住田光学ガラスの登録商標です
