UV-300

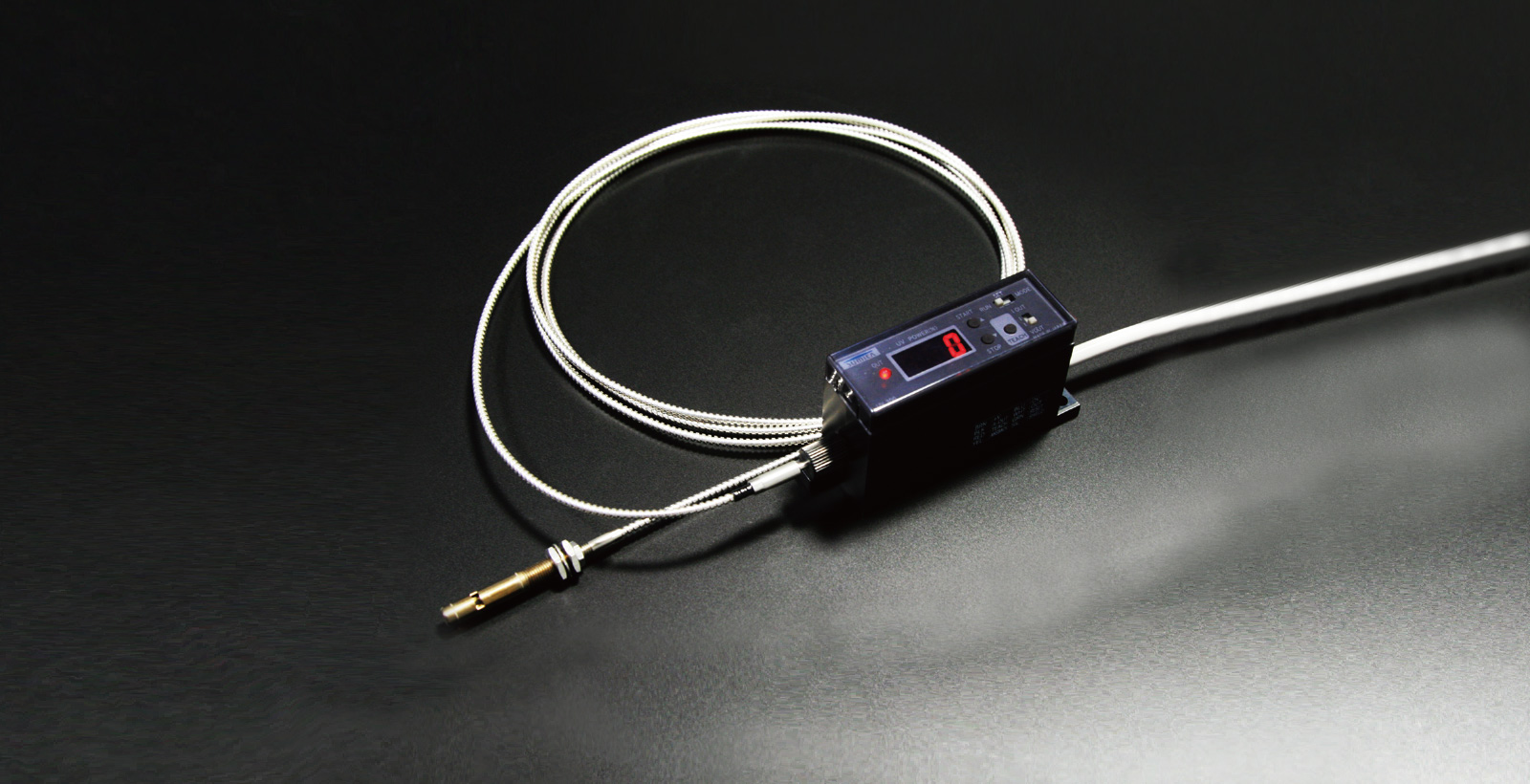

紫外线传感器 UV-300

高性能生产线专用紫外线传感器,采用了高耐久性紫外-可视光转换玻璃
可监控是否达到设定好的光量。通过实时监测,及时发现灯泡的老化或故障从而进行更换便于管理。
光量变化时,也可以及时将信号回馈给控制器,再通过控制器的自动调节时光照始终处于稳定状态。
工作模式有量度模式和累计模式2种。模拟信号的输出为电压1-5V/电流4-20mA(标准范围)。另还有进行敏感度设定的Teaching功能和Answer back功能。

应用场景

  • 半导体生产设备
  • 杀菌、灭菌
  • UV固化
  • 照明
  • 印刷
  • 空气净化
  • 3D打印
  • 医疗

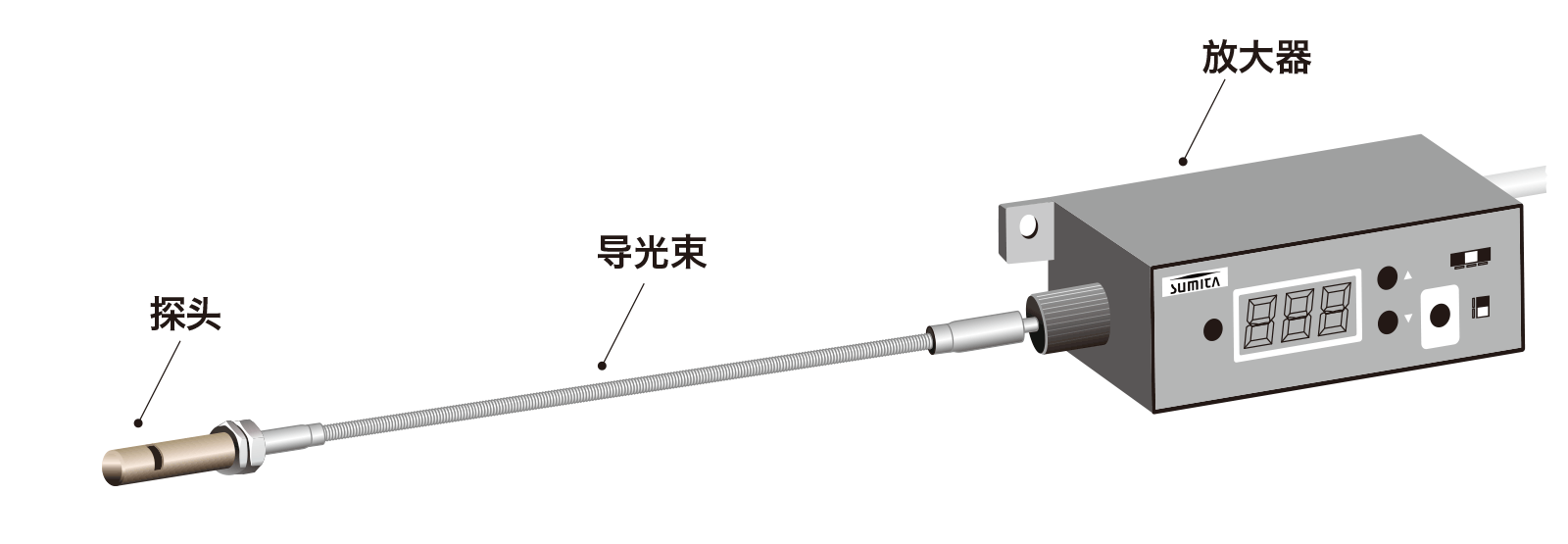

结构

使用范例

  • 半导体生产设备

  • 杀菌、灭菌

放大器 规格

型号 UV-300
工作指示灯 红色LED(检测输出ON时点亮)
光量检测范围※ 【254nm】0.1〜30mW/cm², 使用高感应度传感器头:0.01〜3mW/cm²
【365nm】3〜900mW/cm², 使用高感应度传感器头:0.3〜90mW/cm²
外部Teaching设置
外部Reset设置
ON:0〜1.5V(0V短路电流1mA以下)
OFF:开放,或者4〜30V
量度值表示(相对值) 3位数LED显示
量度模式:0〜125%
累计模式:0〜200%
检测输出
Answer back输出
NPN开放式接口(DC30V、100mA以下)
模拟信号输出 开关切换电压/电流
1〜5V(0〜100%, 6V/125%)
4〜20mA (0〜100%, 24mA/125%)
检测输出
閾値設定
通过调节钮设定1%为变动单位
光量模式:10〜100%
累计模式:10〜200%
敏感度设置 Teaching (通过调节钮或外部控制设定100%)
最低感度、最高感度、0点设定
电缆 0.15mm²抗干扰7芯
绝缘橡胶电缆φ5.5mm×2m
重复使用精度 ±2%F.S.以下
温度误差 0.1%F.S./℃以下
工作环境 温度:-25〜+55℃ /35〜85% RH(无霜冻)
电源电压 DC12〜24V±10%(纹波P−P10%以下)
反应时间 300ms以下
消耗电流 50mA以下(输出电流除外)
质量 約140g

※ 254nm Orc Manufacturing Co., Ltd. UV-MO2 (UV-25) 365 nm: Ushio Inc. UIT-101

探头 规格

型号※ UV-T365 UV-T254 UV-L UV-S
特点 耐热 长套 短套
显示波长范围 300〜380nm 170〜380nm
温度误差 -0.1%/℃以下
工作环境 温度:-40〜+300℃/ 35〜85% RH(无霜冻) 温度:-40〜+150℃/ 35〜85% RH(无霜冻)
材质 紫外−可视波长转换玻璃、SUS(不锈钢)
配件 M6螺母、金属垫圈

※ UV-T365, UV-T254带有高感应度传感器头UV-T365W, UV-T254W.

导光束 规格

型号 UV-H UV-F
特点 耐热 长度可自行调节
工作环境 温度:-40〜+300℃/ 35〜85% RH(无霜冻) 温度:-40〜+70℃/ 35〜85% RH(无霜冻)
保存温度 -40〜+70℃
全长 2m(带有紫外线保护套) 2m(先端1m带有紫外线保护套)
材质 多组分玻璃、SUS 丙烯、聚乙烯、SUS

※ 扩大器插入部分的耐热温度为+70℃

外观图

  • 扩大器实体 [UV-300]

  • 耐热探头 [UV-T254(无黑色玻璃)/UV-T365]

  • 探头 [UV-S(L=50±1)/UV-L(L=100±1)]

  • 导光束 [UV-H(上)/UV-F(下)]
