FOCUSROD -自聚焦镜头-

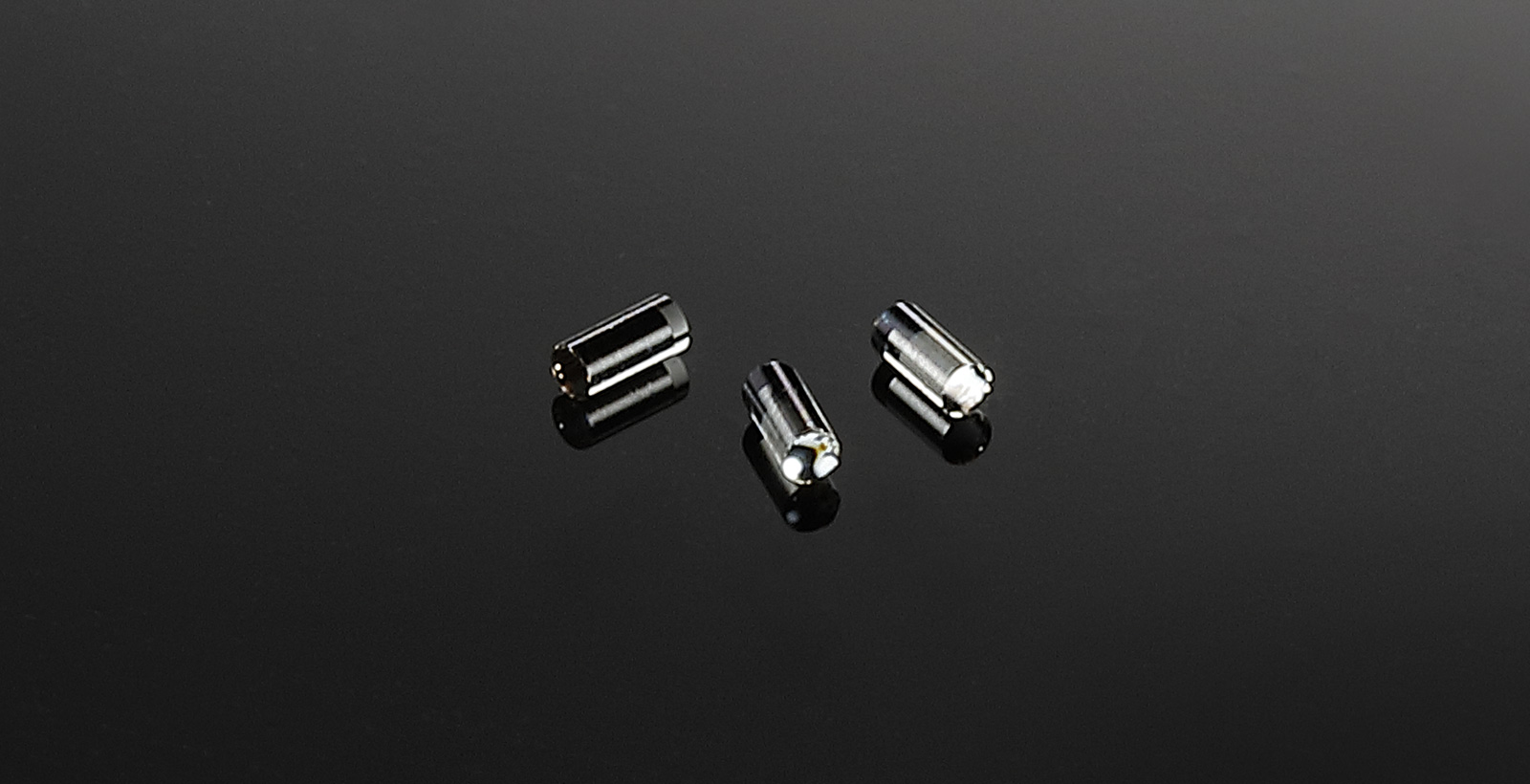

FOCUSROD® -自聚焦镜头-

φ0.15〜0.80mm的微型自聚焦镜头(GRIN-LENS)
具有广视角,低色差等特点
由于端面是平面,作为超细内窥镜的物镜可以让装配变得很简单
不含有RoHs规定的6项物质

规格

型号 FR-80 FR-70 FR-65
直径 0.350+0/-0.005 0.350+0/-0.010 0.350+0/-0.010
镜头长度 0.732±0.050 0.762±0.050 0.780±0.050
分辨率 400LP/mm以上@中心、150LP/mm以上@外周
倍率 1:23 1:20 1:18
视场角 80±2° 70±2° 65±2°
工作距离 5.0mm
像场弯曲 40µm以下 30µm以下 25µm以下
色差 15µm以下
中心折射率 約1.674 約1.665 約1.660
梯度常数 約2.21 約2.11 約2.08
  • ※ 像场弯曲是镜片中心与周围成像平面的距离差。
  • ※ 镜片端面出现脱膜或者崩角的允许范围是半径90%以外。

FR-80成像范例

  • 彩色数字

  • 十日元硬币(凤凰堂)

  • 液晶屏幕

FOCUSRODⓇ以及フォーカスロッド为住田光学玻璃公司所注册的商标
